Essai triaxial à Mulhouse : résistance réelle de votre sol

Mulhouse, ancienne ville libre rattachée à la France en 1798, s'est développée sur un sous-sol complexe. La Doller et l'Ill ont déposé des alluvions hétérogènes, et l'industrie potassique a laissé des remblais parfois instables. Quand un projet de fondation ou de soutènement démarre, on ne peut pas se contenter d'un simple essai de cisaillement. L'essai triaxial devient indispensable pour mesurer la résistance au cisaillement sous confinement, un paramètre que la géologie mulhousienne rend imprévisible sans consolidation préalable. Nous l'appliquons régulièrement sur des limons près du Nouveau Bassin ou des marnes du Rebberg.

Un angle de frottement sous-estimé de 2 degrés peut augmenter le volume de béton de 15 % dans une semelle filante.

Comment nous travaillons

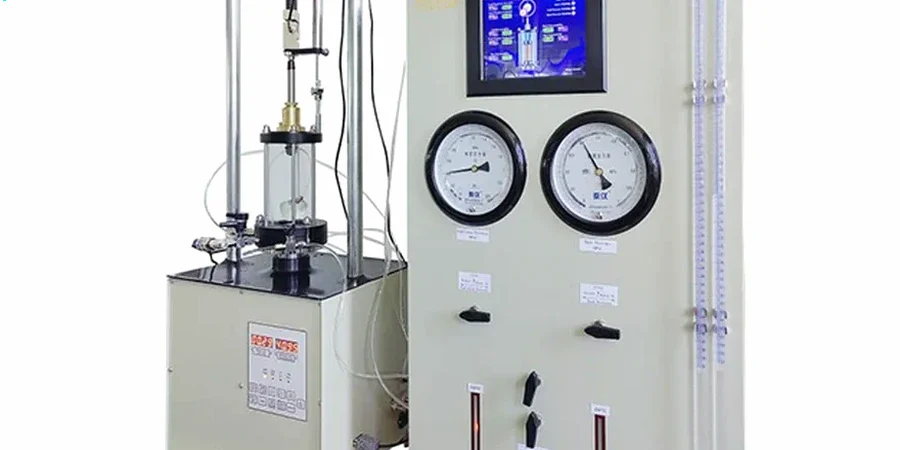

L'erreur classique que nous constatons chez les bureaux d'études pressés est de dimensionner une fondation superficielle avec un angle de frottement interne estimé à partir d'un simple pénétromètre dynamique. Sur les limons sableux de la plaine mulhousienne, cela mène à des tassements différentiels sous-estimés. L'essai triaxial consolidé non drainé (CU+u) permet de tracer les chemins de contrainte réels. Nous travaillons sur une presse numérique avec acquisition continue, en appliquant des contre-pressions pour saturer l'échantillon. Avant le cisaillement, nous vérifions le paramètre B de Skempton. Le résultat final donne une cohésion effective et un angle de frottement qui intègrent la pression interstitielle réelle du terrain, comme sur le chantier du tram-train où nous avons croisé les résultats avec un essai CPT pour caler le modèle.

Particularités du site

Mulhouse culmine à 240 mètres d'altitude, mais c'est surtout sa nappe phréatique affleurante qui piège les projets. La ville compte plus de 110 000 habitants et une densité urbaine qui oblige à construire sur des parcelles exigües avec des sous-sols inondables. Un essai triaxial sous-estimant la pression interstitielle conduit à une rupture par cisaillement lors d'une vidange rapide de batardeau. Nous avons déjà expertisé une excavation profonde où les tirants d'ancrage étaient sollicités au-delà de la résistance drainée du sol, simplement parce que l'essai avait été réalisé trop vite, sans consolidation préalable. Dans le secteur de la gare centrale, le battement de nappe modifie la succion matricielle des sols partiellement saturés, un phénomène que seul un essai CD bien mené capture.

Données techniques

Paramètre	Valeur typique
Type d'essai	CD, CU+u, UU selon NF EN ISO 17892-8
Diamètre éprouvette	35 mm, 50 mm, 70 mm
Contre-pression maximale	1000 kPa
Cellule triaxiale	Type Bishop & Wesley
Taux de déformation	0.001 à 1.0 mm/min contrôlé
Acquisition	Numérique haute résolution 16 bits
Norme de référence	NF EN 1997-2 (Eurocode 7)

Services complémentaires

Essai de cisaillement direct

Alternative rapide pour les sols pulvérulents sous dallage, avec mesure de la dilatance. Applicable sur les graves propres de la terrasse rhénane.

Œdomètre et compressibilité

Détermination de Cc, Cs et Cv pour le calcul des tassements. Indispensable sur les argiles de la plaine alluviale.

Questions fréquemment posées

Quand prescrire un essai triaxial CD plutôt qu'un CU+u à Mulhouse ?

L'essai CD (consolidé drainé) convient aux sols perméables où la dissipation de pression interstitielle est rapide, comme les sables de la terrasse rhénane. Il donne directement les paramètres effectifs. Le CU+u est indispensable pour les sols fins saturés, typiques des limons de l'Ill, car il mesure la résistance non drainée tout en traçant la pression interstitielle. Nos ingénieurs vous conseillent au cas par cas.

Quel est le délai pour obtenir les résultats d'un essai triaxial ?

Comptez entre 5 et 10 jours ouvrés après réception des échantillons intacts. La phase de saturation et de consolidation dure au minimum 48 heures pour les sols argileux. Nous fournissons un rapport complet avec les courbes contrainte-déformation, les chemins de contrainte et les paramètres de Mohr-Coulomb.

Combien coûte un essai triaxial à Mulhouse ?

Le tarif se situe entre 1 570 € et 2 730 € selon le type d'essai (CD, CU+u, UU), le nombre de points de consolidation et le diamètre des éprouvettes. Ce prix inclut la préparation soignée des échantillons, le rapport d'interprétation et le conseil sur le choix des paramètres de calcul.

Quelle quantité de sol intact faut-il prélever pour un essai triaxial ?

Il faut au minimum un carotté de 80 mm de diamètre sur 30 cm de long, gainé et paraffiné immédiatement sur site. Pour une campagne complète, nous préconisons trois carottés par horizon homogène, afin de réaliser les essais à différents niveaux de confinement et tracer l'enveloppe de rupture.
