Conception de colonnes ballastées à Mulhouse : renforcement de sols compressibles

À 240 mètres d'altitude, Mulhouse repose sur un sous-sol marqué par les alluvions rhénanes et des argiles de l'Oligocène : un cocktail géotechnique qui pénalise lourdement les fondations superficielles classiques. La conception de colonnes ballastées devient alors la réponse rationnelle quand le taux de travail admissible chute sous 0,1 MPa. Sur la zone d'activités du Parc des Collines ou en bordure de l'Ill, nos ingénieurs appliquent les Eurocodes 7 et 8 pour dimensionner des mailles de renforcement qui réduisent les tassements différentiels de 40 à 70 %. Avant d'engager le compactage de fond de fouille, nous vérifions systématiquement la stratigraphie par un sondage SPT qui permet de caler le toit de la couche porteuse et d'ajuster le maillage des colonnes sans surcoût inutile.

Une maille de colonnes ballastées bien calée divise par trois le temps de consolidation des argiles compressibles mulhousiennes.

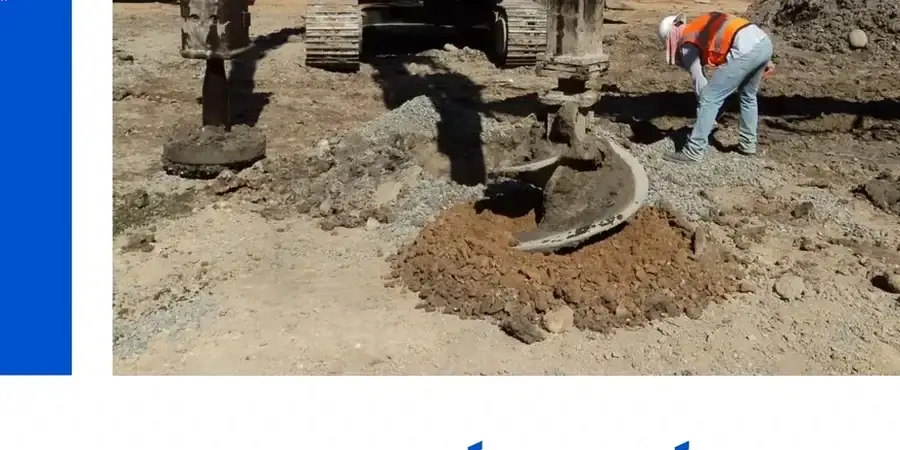

Comment nous travaillons

La plaine mulhousienne accumule des limons de débordement et des tourbes compressibles sur 3 à 6 mètres d'épaisseur : une réalité que les terrassiers du Haut-Rhin connaissent bien. La conception de colonnes ballastées transforme ce handicap en solution en créant des inclusions granuleuses compactées par passes successives, qui drainent autant qu'elles rigidifient. Le dimensionnement s'appuie sur la méthode de Priebe — toujours pertinente pour les semelles filantes — et sur des modèles éléments finis dès que le projet dépasse 1000 m² de surface traitée. Nous contrôlons la portance finale par essai à la plaque de charge en tête de colonne, avec un objectif de module de réaction supérieur à 50 MPa/m sous dallage industriel.

Particularités du site

L'urbanisation de Mulhouse après 1945 a densifié les zones basses autrefois marécageuses, notamment autour du quartier de la Fonderie et des anciens canaux : construire aujourd'hui sur ces remblais hétérogènes sans amélioration de sol expose à des tassements résiduels de 15 à 25 cm en dix ans. Une conception de colonnes ballastées sous-dimensionnée — maillage trop lâche, refus insuffisant, mauvaise prise en compte de la nappe phréatique qui fluctue entre 2 et 4 mètres de profondeur — se traduit par des fissures en étoile dans les chapes et des dénivellations de quais logistiques. Le risque financier est concentré sur la reprise en sous-œuvre, toujours trois à quatre fois plus coûteuse que le traitement préventif. Le laboratoire applique la norme NF EN 14731 pour l'amélioration des sols par vibration et vérifie chaque colonne par essai de chargement statique.

Données techniques

Paramètre	Valeur typique
Profondeur de traitement typique	3 à 10 mètres
Diamètre des colonnes	0,60 à 0,80 m
Maillage courant (semelles)	1,50 x 1,50 m à 2,50 x 2,50 m
Taux de substitution en zone sismique	8 à 15 %
Module de réaction cible (dallage)	> 50 MPa/m
Contrôle de compactage	Essai plaque selon NF P94-117
Réduction des tassements	40 à 70 %

Services complémentaires

Dimensionnement de maille et profondeur

Calcul du taux de substitution optimal par semelle ou par dallage, avec modélisation Plaxis 2D/3D si le projet comporte des charges excentrées ou des talus proches.

Plan de contrôle et essais de réception

Rédaction du cahier de contrôle qualité : essais de plaque en tête de colonne, sondages de vérification, contrôle de refus au vibreur selon le fascicule de l'ASIRI.

Suivi de chantier et adaptation en temps réel

Présence d'un ingénieur géotechnicien pendant la phase de vibrocompactage pour ajuster le maillage si la stratigraphie réelle diffère du modèle d'étude.

Cadre normatif

NF EN 14731 : Exécution des travaux géotechniques spéciaux — Colonnes ballastées, NF EN 1997-1 (Eurocode 7) : Calcul géotechnique — Règles générales, NF EN 1998-5 (Eurocode 8) : Calcul des structures pour leur résistance aux séismes — Fondations, NF P94-117 : Portance des plates-formes — Essai à la plaque de charge, Recommandations CFMS — Colonnes Ballastées (2011)

Questions fréquemment posées

Quel budget prévoir pour une conception de colonnes ballastées à Mulhouse ?

Le coût d'une étude de conception complète (reconnaissance, dimensionnement, plan de contrôle) se situe entre 1.290 € et 4.250 € selon la surface à traiter et le nombre de sondages de reconnaissance nécessaires. Ce montant inclut la note de calcul Eurocode 7 et le cahier de prescriptions pour l'entreprise de vibrocompactage.

En combien de temps vos ingénieurs livrent-ils le dimensionnement des colonnes ?

Pour un projet jusqu'à 2.000 m², la phase de conception est bouclée sous 10 jours ouvrés après réception des essais de laboratoire. Le rapport inclut les plans de maillage, la note de calcul de tassement et le programme de contrôle de réception.

Les colonnes ballastées sont-elles adaptées aux sols mulhousiens avec nappe phréatique haute ?

Oui, le procédé par voie humide (vibro-substitution) est spécifiquement adapté aux nappes affleurantes comme on en rencontre dans la plaine rhénane. Le vibreur crée la colonne sous pression d'eau, ce qui stabilise les parois du forage. Nous vérifions dans la note de calcul l'absence de risque de renard hydraulique pendant l'exécution.
